【cps cps.com.cn】 以数据来驱动业务,是这个时代最基本的技术逻辑。那么,对于数据承载的网络而言,压力不小。如果整个产品、技术、方案到应用的闭环,是一个有机生命体,那工业交换机扮演的就是神经经脉角色。系统实际施工中,布线是无法绕开的重要一环,需要根据环境条件同时布置供电及网络传输两张网络,但在部分旧改、电源布线不便的环境中,供电会变得较为困难。为解决这一行业痛点,业内提出了交换机九游会亚洲的解决方案。

近期,大华股份在原有技术基础上,对旗下交换机进行了全新技术升级,并推出了管理型24口全千兆交换机,该设备在解决视讯及电源共线传输的基础上,增加了故障端口自动重启、250米超远距离传输、大功率设备供电等特色功能,使之更贴合实际工程的应用需求。


一、冗余灾备设计

大华股份管理型24口全千兆交换机采用黑色烤漆金属外壳设计,同时在电源处设有一个强力风扇,并在左右两个边侧分别设计有一个蜂窝状通风口以及一个强力风扇,利于全天候状态下设备散热,设备支持在-10℃~55℃的宽温环境下工作。

在交换机正面,左边为2排共24个10mbps/100mbps/1000mbps自适应rj-45网络接口,用于接入。中间分别为2个10mbps/100mbps/1000mbps自适应rj-45端口以及2个1000mbps光通讯接口,用于与上一级核心交换机组网用;也可互为灾备,当有一根传输线缆出现问题时,另一根线缆立即接替工作,保证网络传输无中断。

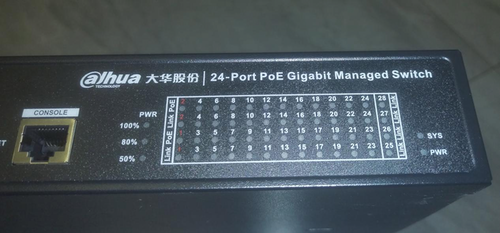

右边则是丰富的指示灯,包括26个rj-45网络接口 2个光通讯接口联网状态指示灯、24个rj-45网络接供电状态指示灯、系统工作状态指示灯、电源指示灯以及功率负载状态(总功率360w)指示灯,通过指示灯即能快速了解设备及网络的运行状态,便于快速排查故障。


设备同时提供有复位键以及console口,便于将设备恢复至出厂设置或调试设备。结合内置专业防雷电路,设备能有效降低雷雨天对网络系统造成的影响,提高系统的稳定性,可适应较恶劣的应用场景。

二、250米超长距离供电

该设备的24个千兆rj-45网络接口均支持供电功能,实现视频、音频、报警信号等网络信号以及电源的共线传输,降低实际安装工程的布线难度以及后期的维护成本。

与常规交换机不同,该设备采用网线8芯同时供电设计,减少线缆电能损耗;其同时支持ieee802.3af()、ieee802.3at( )等多种协议,最左侧的1号及2号rj-45网络接口还支持hi-、ieee802.3bt标准,最大支持90w功耗输出,适于给机、带补光功能等高功率设备供电,一台交换机即可覆盖从几w至90w的功率覆盖,适应性更强。

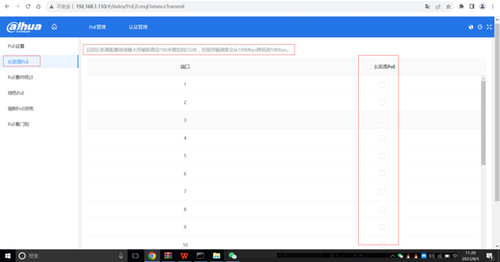

该款交换机的另一个特色则是支持超远距离传输。行业周知,受电信号衰减影响,网线的最远传输距离一般为100~120米,而采用该交换机设备,通过在管理平台开启“长距离”功能,其传输距离将提升至250米,大幅提升单设备的布点覆盖范围,同时仍能保证单口10mbps的传输速率,满足超高清视讯传输需求。


针对部分监控设备异常故障,设备同时提供有创新的 watchdog(看门狗)功能,开启状态下,交换机将自动检测并对故障端口进行重启,自行恢复网络通信,实现了真正的智能化运维管理,有效减少人工维护成本。

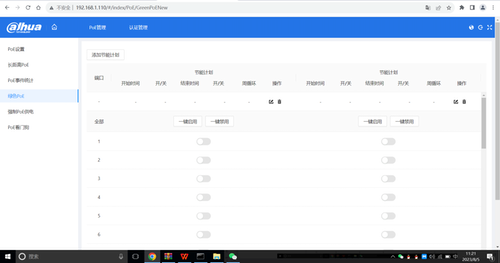

设备同时支持端口定时开关功能,降低非工作时段设备能耗;其还能自动监测端口状态,空闲时降低端口的电量从而节省能耗。值得注意的是,交换机重启不会中断对终端的供电,避免终端重启,最大化减少对视频业务影响。


 需指出的是,该交换机总功率为360w,当满负载时,设备会自动调节不同端口的输出功率来确保设备整体稳定运行,或是通过负载均衡功能,将部分端口的富余功率调节给需要高输出功率的端口,确保前端设备都能达到最佳使用状态,抑或是通过后台设定功率输出,保证整个监控网络的稳定运行。

三、音视频极速优化更平稳

据厂家数据,该设备交换容量为56gbps,发包速率达29.76mbps,包缓存大小达4.1mbit,设备同时提供有丰富的二层管理功能,如igmp snooping、链路聚合、qos、lldp、stp/rstp等功能,网络管理系统支持web、和基于snmp(simple network management protocol,简单网络管理协议)的网管软件。实操发现,该机管理平台界面设计简洁、易懂,新手也能快速上手。

网络传输能力方面,设备支持erps环网协议,可提供环路保护功能,在链路断开场景下能快速收敛,视频传输无感知;其同时提供有大缓存功能,可提升并行数据处理能力,应对视频突发大码流,保障视频实时传输。

本次测试,首先对其视频处理耗时进行验证。接入的是一款1200万超,直连情况下,连续测试10次可知,其视频传输平均延时为326.7ms;再将摄像机接入交换机,同等参数条件下,又连续测试10次发现,其视频传输平均延时降至320.4ms,低于直连时的平均延时,说明该交换机对提升视频传输速率有一定优化功能。

连接方式

第1次

第2次

第3次

第4次

第5次

第6次

第7次

第8次

第9次

第10次

平均延时

经交换机

258

348

344

254

348

345

352

350

346

259

320.4

直连ipc

351

356

265

352

354

268

346

348

267

360

326.7

大华股份管理型24口全千兆交换机对视频传输延时优化表现(单位:ms)

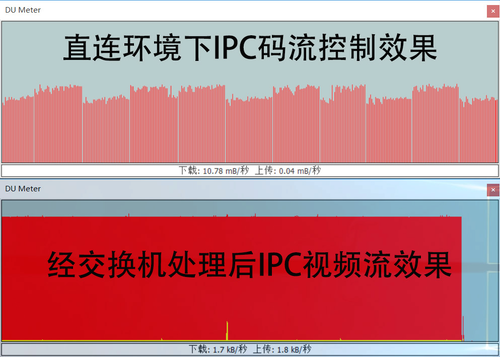

相比对延时的优化效果,该交换机对视频流的处理效果更为明显。静态画面下,直连1200万像素视频流时,测得实时码流波动范围为4mbps-11mbps,传输极不稳定。相同视频参数、相同视野场景不变情况下,摄像机视频流经过交换机处理后发现,实时码率将稳定于5mbps左右,视频传输极为平稳,足见交换机对视频流的优化效果显著。




从测试效果可知,该交换机对视频流具备良好的优化功能,能稳定控制码流,降低满载情况下凸波现象出现,进而保证设备的全天候稳定运行。
